多屏拼接处理器
产品说明:
ys-Processor拼接处理器是一台纯硬件架构、无操作系统的高性能视频图像处理工作站,适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、家电销售等行业。

产品特点

1、ys-Processor拼接处理器旗下含380/580/780/980等多种功能型号,最多支持72块大屏幕的拼接显示;

2、Ys-Processor拼接处理器具有强大的信息处理能力,如高清视频信号采集、实时高分辨率数字图像处理、维高阶数字滤波;

3、采用大容量高速FPGA阵列和CrossPoint数字多总线数据路由交换的处理机制,保证所有输入信号源实时处理和数据一致性,图像无延迟、无离散化、不丢帧,达到完美呈现;

4、Ys-Processor处理器支持多种信号源输入模式,如:复合视频(DVD或摄像头信号)、电脑信号(VGA或DVI)、网络信号(IP流媒体)、高清数字信号(HDMI或高分辨率DVI)等。单个输出最高支持分辨率1920×1200@60Hz;

5、Ys-Processor多屏拼接控制器色彩采样深度可达24bit/像素,图像质量出色,而且具有诸多功能。如:无缝实时切换、画面十六分割、图像任意叠加、大屏幕开关联控双DVI-I备份输出等,因此该拼接处理器是液晶LCD、LED、DLP等中大规模监视墙上显示多幅图像的理想之选。

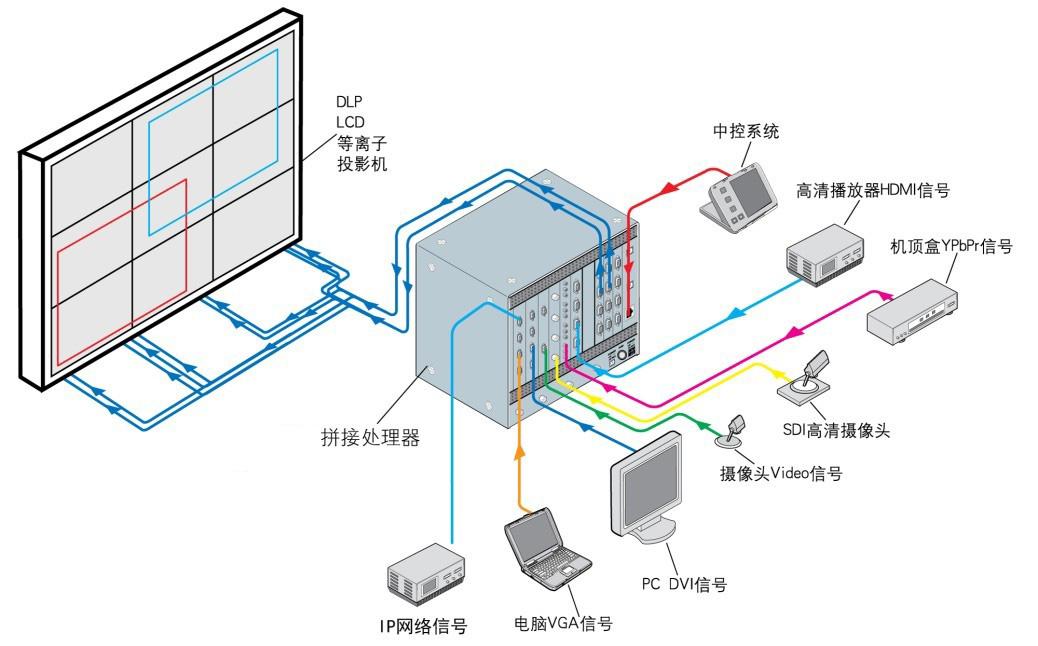

(多屏拼接处理器的连接示意图 )

应用领域




一、多屏拼接拼接处理器输入板卡参数

板卡类型

参数

指标

CVBS视频

输入卡

信号格式

CVBS复合视频

物理接口

BNC/母接口

最高分辨率

720×576(PAL)720×480(NTSC)

阻抗

75Ω

视频制式

PAL/NTSC/SECAM

标称电平

1 Vp-p

DVI视频输

入卡(普通)

信号格式

DVI1.0规范中的DVI-D全数字T.M.D.S.信号

物理接口

24+5针/DVI-I/母接口 (仅接收DVI-D信号)

最高分辨率

1920×1200(普通卡)

阻抗

50Ω

信号电平

 T.M.D.S. 2.9V~3.3V

DVI高分辨率

视频输入卡

信号格式

DVI1.0规范中的DVI-D全数字T.M.D.S.信号

物理接口

24+5针/DVI-I/母接口 (仅接收DVI-D信号)

最高分辨率

3840×2400(高分卡)

阻抗

50Ω

信号电平

 T.M.D.S. 2.9V~3.3V

VGA视频

输入卡

信号格式

RGBHV/RGsB/RGBS

物理接口

15针D-sub(DB15/DE-15F)/母接口

最高分辨率

1920×1200

阻抗

75Ω

RGB同步类型

分离同步

标称电平

0.7 Vp-p

HDMI视频

输入卡

信号格式

HDMI1.3规范中的全数字T.M.D.S.信号

物理接口

HDMI Type A

最高分辨率

1920×1200

HDCP

支持

最大数据速率

4.95Gbps

SDI视频输

入卡

信号格式

SD/HD-SDI SMPTE 292M

最高分辨率

1920×1200

物理接口

BNC/母接口

阻抗

75Ω

YPbPr视频

输入卡

信号格式

高清色差分量(逐行)

物理接口

RCA×3/母接口

最高分辨率

1920×1200

阻抗

75Ω

IP流媒体

输入卡

传输协议

RTSP

信号格式

H.264/MPEG-4

最高分辨率

1920×1080

物理接口

RJ45/母接口

双绞线信

号输入卡

信号格式

双绞线差分信号

物理接口

RJ45/母接口

最高分辨率

1920×1200

阻抗

100Ω

二、多屏拼接拼接处理器输出板卡参数

板卡类型

参数

指标

DVI/VGA视

频输出板卡

信号格式

DVI1.0规范中的DVI-I信号 (可通过

转接头输出VGA信号)


物理接口

24+5针/DVI-I/母接口

最高分辨率

1920×1200

阻抗

50Ω

色彩深度

24Bit/像素

信号电平

 T.M.D.S. 2.9V~3.3V

最大输出距离

25米, 在1920×1200@60Hz (推荐

使用认证过的DVI专用线材)


双绞线输

出板卡

信号格式

双绞线差分信号

物理接口

RJ45/母接口

最高分辨率

1920×1200

色彩深度

24Bit/像素

最大输出距离

100米, 在1920×1200@60Hz (推荐

使用CAT-6 STP/UTP)


三、多屏拼接拼接处理器控制技术参数

串口

控制

控制协议

RS232 (波特率:9600 数据位:8位 停止位:1 无奇偶校验位)

连接器

9针D-sub(DE9F)插座 2=TX 3=RX 5=GND

程序控制

Tricolor用于Windows环境的控制程序简化指令集

IP网络

控制

控制协议

TCP/IP

连接器

RJ45接头 10/100Base-T以太网

程序控制

Tricolor 雅迅达多屏拼接矩阵控制软件
