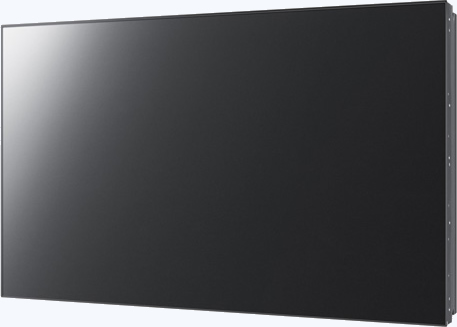

47寸超窄边无缝液晶拼接屏
超窄边无缝液晶拼接屏的产品特色
l 直下式LED背光源，显示单元亮度更加均匀，无边界暗影现象；
l 物理分辨率高达1920*1080；
l 极高的显示分辨率，画面细腻，色彩丰富；
l 高清晰度、高亮度、高色域；
l 视角可达178°，趋近于水平；
l 显示面积大、体积小、重量轻；
l 更长的显示寿命；
l 多种选择拼接方式，能适应各种使用场所；
l 超薄窄边设计；
l 稳定运行寿命超长，维护成本低，可24小时持续工作；
l 挂架、支架、机柜等多种安装方式选择；
l 金属外壳，防辐射、防磁场、防强电场干扰；
l 工作湿度：10%~85%环境下仍能正常使用
功能特性
1、多样化接口：整机拥有HDMI、VGA,AV接口，RJ45等专业接口
2、优质液晶面板：严选进口优质A规液晶面板，保证使用放心
3、画面清晰：采用最新3D画质数字处理电路，图像清晰，视角宽阔，高亮度、色彩艳丽的优质屏幕，全屏幕均衡亮度，高对比度，具有1920*1080P全高清画面显示与播放
4、可靠性设计：整机安全耐用，设备具有不怕划伤，防尘、防油污、抗电磁干扰，抗光干扰的特点
5、整机有“自动诊断”的功能，可以判断内部温度的高低，而启动风扇降温
6、液晶面板背光源：低功耗节能环保，应当具备无信号自动待机功能
7、具有自动侦测和识别各种复合视频的能力，能处理各种标准RGB或常用的非标准VGA 信号
8、上电即可工作,启动时间应当小于10秒钟,稳定性高满足7×24小时的工作需求,保证系统长时间运行，用户可直接硬开机和关机
9、保证在视角内观看到的图像不变形，色彩无失真
10、经久耐用：内置电源，能耗低，液晶屏使用寿命可达5万小时以上
11、整机颜色可选，安装简便，接通电源即可使用，可固定壁挂安装在墙上，也可悬挂在带有四向滚轮的专用移动支架上，方便可行
物理接口
序列号
定义
备注
A
电源指示灯
开机绿色，待机红色。
B
RJ45 IN/Debug
用配套的RS-232转RJ45转换器转成RJ45接口，RJ45水晶头用586B标准做.
用于对本产品程序升级和调试。
C
IR/RJ45 OUT1
遥控输入口/RS-232环出1
D
RJ45 OUT2
RS-232环出2
E
USB
U盘升级、播放多媒体
H
AV视频输入
I
AV视频环出
J
地址码开关
参见地址码设置方法
K
DVI输入
支持WUXGA（1920*1080）信号输入
L
VGA输入
支持WUXGA（1920*1080）信号输入
M
HDMI输入
支持WUXGA（1920*1080）信号输入
拼接缝隙
≤3.5mm
液晶面板
分辨率
1920*1080
外形尺寸（mm）
1043.5*584.3*137MM
有效显示范围
1039.68(W)*584.82(H)(mm)
显示比例
16:09
背光寿命
60000小时以上
背光源
LED
标准颜色
16.7M
类型
DID FHD-LED
亮度
500cd/m²
700cd/m²
对比度
4500:1
相应时间
8ms
点距
0.63（H）×0.63（V）mm
可视角度
178°
信号接口
复合视频信号
1路BNC 输入1 路BNC 输出
输入接口
VGA×1，HDMI×1，DVI×1，CVBS×5，YUV×1，S-video×1，DP×1
输出接口
CVBS×2
RS232
支持
USB输入
1路：USB2.0 支持软件在线升级
通讯接口
RS485环路输入/输出
电源
AC100～240V,50/60Hz
AC100～240V,50/60Hz
工作环境
最大功耗
180
温度
0℃～65℃
相对湿度
10％～95％
海拔高度
≤5000m
重量（Kg）
37.2KG
|
序列号 |
定义 |
备注 |
|
A |
电源指示灯 |
开机绿色，待机红色。 |
|
B |
RJ45 IN/Debug |
用配套的RS-232转RJ45转换器转成RJ45接口，RJ45水晶头用586B标准做. 用于对本产品程序升级和调试。 |
|
C |
IR/RJ45 OUT1 |
遥控输入口/RS-232环出1 |
|
D |
RJ45 OUT2 |
RS-232环出2 |
|
E |
USB |
U盘升级、播放多媒体 |
|
H |
AV视频输入 |
|
|
I |
AV视频环出 |
|
|
J |
地址码开关 |
参见地址码设置方法 |
|
K |
DVI输入 |
支持WUXGA（1920*1080）信号输入 |
|
L |
VGA输入 |
支持WUXGA（1920*1080）信号输入 |
|
M |
HDMI输入 |
支持WUXGA（1920*1080）信号输入 |
|
N |
220V电源插座 |
输入电压范围：100V—240V交流市电。 |
